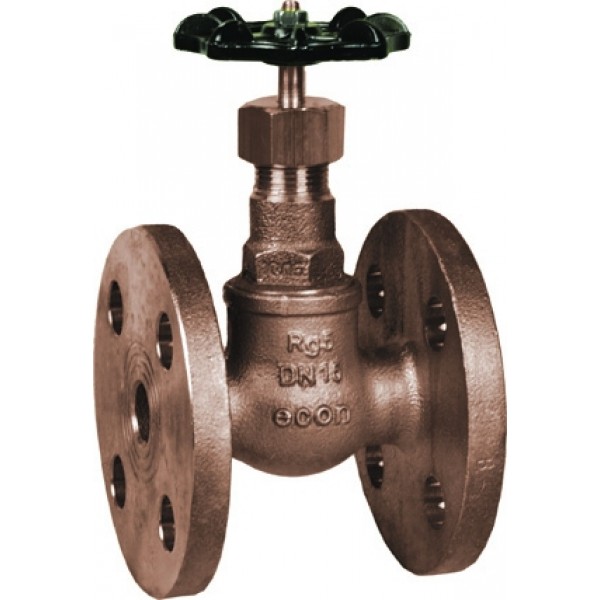

Econ® bronzen klepafsluiters met messing binnenwerk, voorzien van PTFE klepafdichting, drukklasse PN 32, recht model, vlakke flenzen, ingeschroefd bovenstuk, binnenliggende spindeldraad en stijgend handwiel.
Gebruiksdoel
Stoom, lucht, gas, olie enz.
Gebruiksdoel
Stoom, lucht, gas, olie enz.
Druk- en temperatuurbereik
| -10/120°C | 150°C | 180°C | 200°C | 230°C | 250°C | 300°C | ||
|---|---|---|---|---|---|---|---|---|
| PN16 | 16 | 14,4 | 13,4 | 12,8 | 11,8 | 11,2 | 9,6 | [bar] |

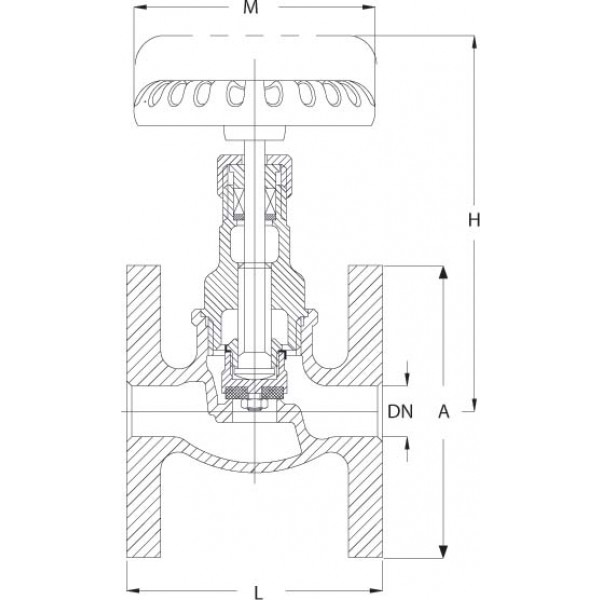

Afmetingen
| DN | A | L | H | M | Gewicht | Kv-waarde |
|---|---|---|---|---|---|---|
| [mm] | [kg] | m3/uur | ||||
| 15 | 95 | 130 | 172 | 100 | 3,3 | 5,9 |
| 20 | 105 | 150 | 173 | 100 | 3,9 | 7,4 |
| 25 | 115 | 160 | 182 | 120 | 5,0 | 13 |
| 32 | 140 | 180 | 200 | 120 | 6,6 | 18 |
| 40 | 150 | 200 | 255 | 160 | 8,4 | 30 |
| 50 | 165 | 230 | 273 | 160 | 12 | 41 |
| 65 | 185 | 290 | 295 | 180 | 17,3 | 79 |
| 80 | 200 | 310 | 332 | 200 | 22,7 | 115 |
| 100 | 220 | 350 | 369 | 250 | 35,8 | 181 |
| 125 | 250 | 400 | 432 | 250 | 52,8 | 225 |
| 150 | 285 | 480 | 483 | 320 | 74,2 | 364 |
| 200 | 340 | 600 | 606 | 360 | 126 | 690 |
| 250 | 405 | 730 | 758 | 360 | 200 | 1010 |
| 300 | 460 | 850 | 830 | 500 | 315 | 1460 |
Extra informatie
Extra specificaties
| Gewicht (g.) | 4.88 |
|---|---|
| Afmeting verpakking (LxBxH) | 162 x 110 x MM |
| Artikelnummer | EC002540032BG13 |
| CBS-nummer | 84818079 |
| Fabrikant | Econ |
| Figuurnummer | 254 |
| Aansluiting | Flens |
| Nom. binnendiameter | DN 32 |
| Druktrap artikel | PN 32 |
| Bediening | Handwiel |
| Uitvoering klep | Vaste klep |
| Materiaal huis | Brons |
| Kwaliteitsklasse | Brons (Rg 5) |
| Afdichting | PTFE |
| Norm bouwlengte | EN 558, Series 18 |
| Bouwlengte (mm) | N/B |
| Materiaal spindelafdichting primair | Onbekend |
| Type spindelafdichting | Stopbuspakking |
| Uitvoering kopstuk | Geschroefd |
